氣動制動器以其高效能的控制和平穩的制動性能，在工業應用中扮演著重要角色。本文將深入探討氣動制動器的結構組成和工作原理，幫助用戶更好地理解和應用這一技術。

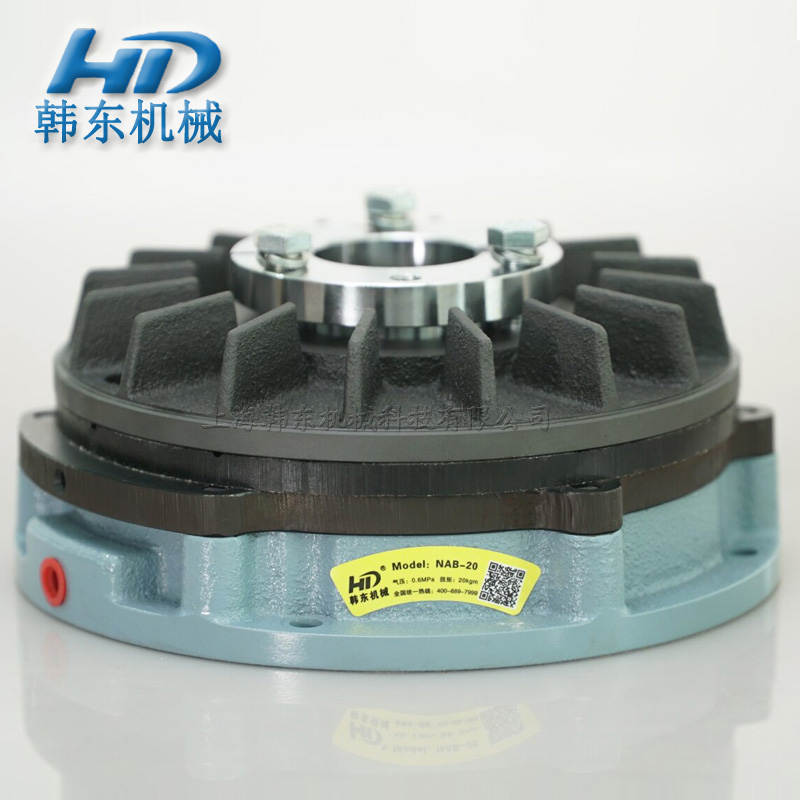

氣動制動器的結構組成

氣動制動器主要由活塞、活塞架、摩擦板、復位彈簧、附軸襯套圓盤等部件構成。活塞在氣路接通時推動活塞架和摩擦板沿軸向運動，壓縮復位彈簧，直至壓緊附軸襯套圓盤，施加阻力矩使相關聯旋轉體停止旋轉。切斷氣路后，活塞架在復位彈簧的作用下帶動摩擦板回位，制動器放開。

附軸襯套圓盤背面的冷卻片設計有助于快速散發因摩擦而產生的熱，保證制動器在高頻度、高負荷等惡劣工況下的耐用性。摩擦板采用對開式設計，便于在不拆卸制動器的情況下更換摩擦板，提高了維護的便捷性。

氣動制動器的工作原理

氣動制動器的工作原理基于氣路的接通與切斷。當氣路接通時，活塞推動活塞架和摩擦板向軸向運動，壓縮復位彈簧，直至壓緊附軸襯套圓盤，實現制動。切斷氣路后，復位彈簧使摩擦板回位，制動器放開。這種設計使得氣動制動器能夠?qū)崿F(xiàn)快速響應和精確控制。

氣動制動器的優勢

氣動制動器的優勢在于其調整空氣壓可以實現制動的平穩順暢，散熱性能強，使得產品在高頻度、高負荷等惡劣工況下也非常耐用。此外，氣動制動器可以通過調節空氣壓來調節轉矩，轉矩范圍大，摩擦板設計偏厚，且磨耗小，使其壽命更長。

型號后面的S和T的區別在于，T型號加裝了漲緊套，而S型號則沒有。漲緊套的使用通常基于兩個原因：一是轉速太快或使用頻率過高，二是軸之前有間隙必然會發生竄動。漲緊套的使用可以在扭矩大時，讓軸與軸管間通過漲緊套來鎖緊，防止制動器甩出，起到安全的作用。

氣動制動器的應用

氣動制動器廣泛應用于低速?gòu)埩刂啤⒍ㄎ恢苿?dòng)剎車等場合。通過電磁閥和調壓閥的配合使用，可以實現張力的細微、均勻調整。此外，氣動制動器也適用于帶鋸機等設備，作為安全剎車使用，保障操作的安全和精確。

綜上所述，氣動制動器以其結構簡單、維護方便、性能穩定等優勢，在工業領域中得到了廣泛的應用。了解其結構和工作原理，能夠幫助用戶更好地發揮氣動制動器的性能，提高生產效率和安全性。
