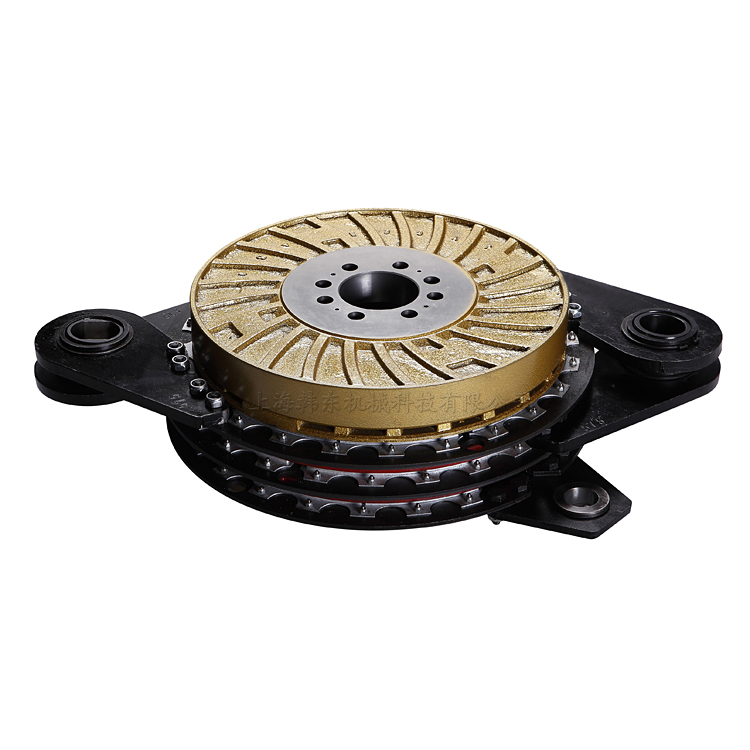

韓東氣動沖床離合器的安裝方式以及注意事項
瀏覽： 發布日期：2018年-04月-16日 17時:47分:50秒
1. 不要選取彎曲、無飛翅的軸，軸的推薦公差為m6.
2.安裝尺寸精度：
（1）B型軸襯安裝部
沉孔徑 H10
沉孔PCD+0.1
（2）軸襯和軸襯安裝面的直角的偏差0.0.5mm以內
（3）C,S型支持銷安裝部
銷孔徑 H6
銷孔PCD+0.1
3.KB系列氣動沖床離合器在安裝時需要沿水平軸方向來進行安裝
4.KB系列氣動沖床離合器扭矩靠1根或2根的鍵來傳達。鍵槽請開在相對于空氣供給孔90度的位置處。
5.內徑鍵槽加工可以自由選擇，鍵及鍵槽的精度根據JIS B 1301的規定
6.空氣壓配管
（1）空氣配管內徑請一定按輪轂的空氣供給孔的斷面積的大的尺寸來設計
（2）輪轂和軸的密封是靠O型環法蘭還有進氣口法蘭來進行的
（3）給KB型氣動離合器制動器組配管時請準備以下機器：過濾器，減壓閥，潤滑器，電磁換向閥，轉頭密封
（4）為了保持長時間正常使用，請供給含干凈你的油霧的空氣，向您推薦的潤滑油是渦輪機油一種。
